XY-1A-L-02-B-SST型系列履帶鉆機及全液壓起落鉆塔(180米高速鉆機)

發布時間:2023-03-20 17:18 瀏覽次數:719

XY-1A-L-02-B-SST履帶鉆機系列及伸縮式全液壓鉆塔(XY-1A-4-L-02-B-SST、XY-1A(YJ)-L-02-B-SST、XY-1A-5-L-02-B-SST

、結構形式

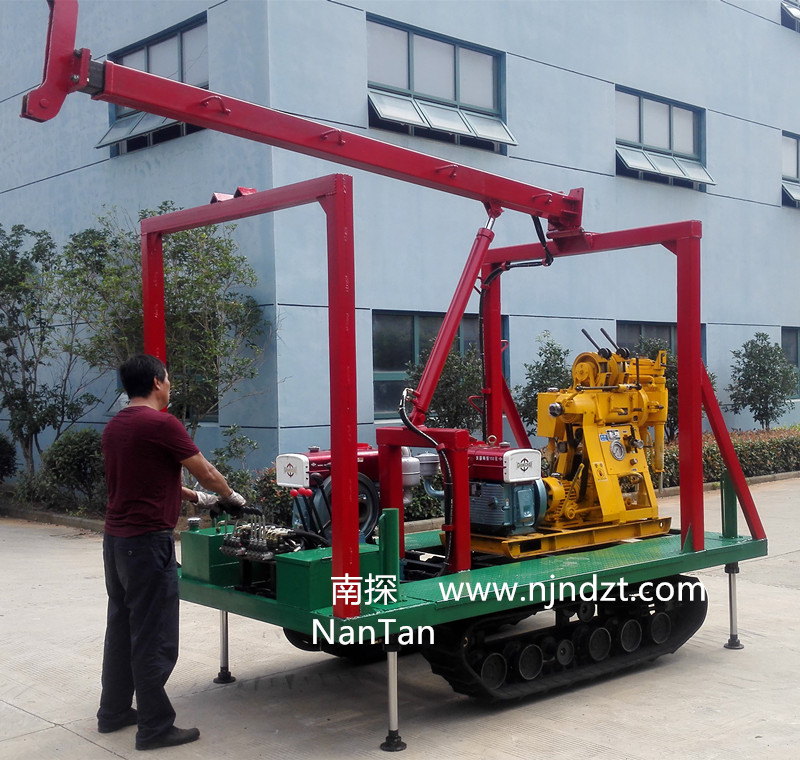

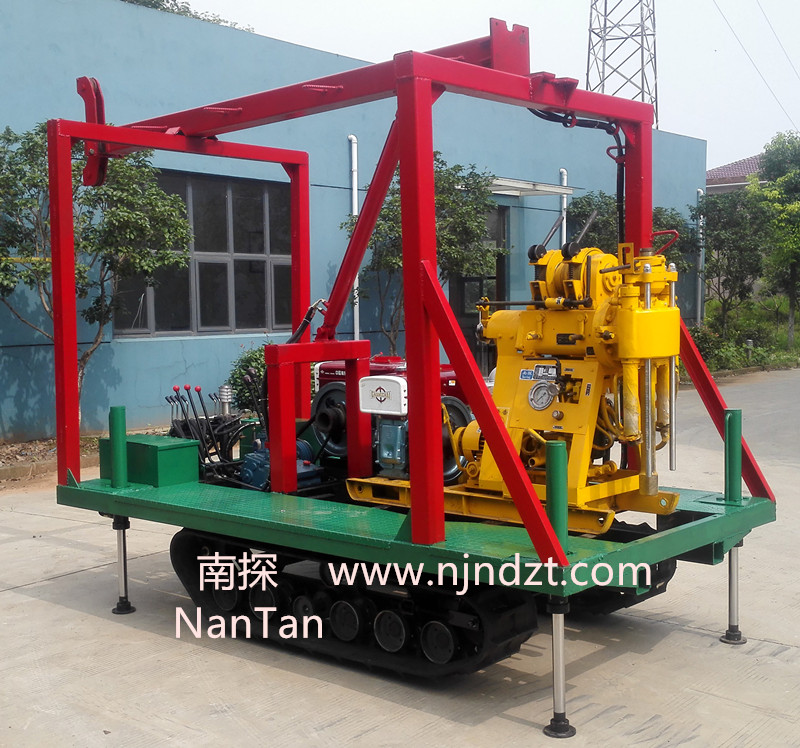

XY-1A-L-02-B-SST履帶鉆橡膠履帶底盤、動力(柴油機或電機)XY-1A鉆機(或XY-1A-4XY-1A(YJ)、XY-1A-5、鉆機平臺、液壓支撐腿系統、全自動伸縮式液壓起落架、水泵等共同組裝在一個機架上。鉆機一個動力柴油機或電機),橡膠履帶底盤、泥漿泵一個動力柴油機或電機)帶動,互不干擾,避免單動力變換負荷造成磨損影響施工。

該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點,廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。

該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業,結冰道路仍可行走。

、主要特點

1、該鉆機裝有橡膠履帶行走機構,經分動箱齒輪驅動履帶變速箱,爬坡能力強,使整機裝卸、搬遷極為方便,由于是橡膠履帶對地面無破壞,所以該鉆機在城市中施工帶來方便。

2、大大減輕工人勞動強度,提高效率。

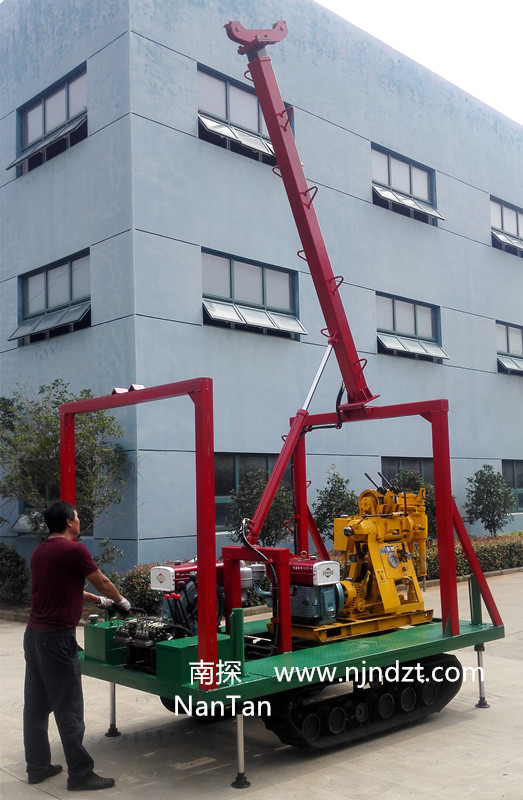

3、起、落塔為液壓操縱、方便可靠。

4、鉆機、水泵、塔架一體,搬家方便快捷,可自行上下汽車搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。

、橡膠履帶底盤及鉆塔技術規格

理論速度前進Km/h0.92.0、2.73.2、8.313

倒檔Km/h 0.9、2.1,額定載重質量(T4.0

額定爬坡度(度)上坡35,下35最小離地間隙mm)〉200

履帶型號(mm350*90*48

履帶節距mm90,履帶中心距mm1630

履帶驅動輪軸距(mm1100

履帶接地長度mm1300,接地壓強kPa<35

鉆塔高度:7m(5-7m自動調節)

、傳動系統

傳動方式經分動箱齒輪傳動,轉向方式單邊制動差速轉向,離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱,操縱方式雙操作桿操縱。

、機外形尺寸(**高) 3000×1700×2500(mm)

    、機重量 2600(kg)

鉆機介紹IntroductionXY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛,滿足不同用戶的需求,推出增加了移機功能的XY-1A(YJ),增加了水泵的XY-1A-4型,增加了移機水泵的XY-1A-5鉆機。鉆機、水泵及柴油機安裝在同一底座上。
  一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
 2.
轉速范圍寬并配有高速檔,可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔分別為75mm和46mm時,額定鉆孔深度分別為100m 和180m。最大開孔直徑允許為150mm。
二、鉆機特點:
1. 具有油壓給進機構,提高了鉆進效率,減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作效率高,安全可靠。
3. 配有孔底壓力表指示壓力,便于掌握孔內情況。
4. 手柄集中,操作方便。

5. 鉆機結構緊湊,體積小,重量輕,便于解體及搬運,適合于平原和山區工作。

三、 技術參數

1.鉆機   鉆孔深度:180、150、100m;終孔直徑:46、75、91mm;最大開孔直徑:200 mm

         鉆桿直徑:42、50 mm   鉆孔傾角:90-75°

鉆機外廓尺寸(L×B×H): XY-1A:1433*697*1460mm   XY-1A-4:1700*780*1460 mm

                        XY-1A(YJ):1620*970*1560 mm   XY-1A-5:1800*970*1600 mm

鉆機重量(不包括動力機)   XY-1A:420 Kg   XY-1A-4:620 Kg  XY-1A(YJ):620 Kg  XY-1A-5:720kg

2.回轉器  立軸轉速(五檔):1010,790,470,295,140 r/min    立軸行程:450 mm

  立軸空載向上最大移動速度:3 m/s     立軸空載向下最大移動速度 :4 m/s

   立軸最大給進力:15 KN     立軸最大起重力:25 KN

3.卷揚機    最大起重量(單繩):11 KN     卷筒轉速:121,76,36 r/min

  卷筒圓周線速度(二層):1.05, 0.66, 0.31 m/s   卷筒直徑:140 mm    鋼絲繩直徑:9.3 mm

  鋼絲繩容量:35 m     抱閘直徑:252 mm      閘帶寬度:50 mm

4.油泵   型號:YBC-20/125   額定壓力:12.5 Mpa  流量:20 ml/r   額定轉速;1500 r/min

5.電動機      型號:Y160M-4    額定功率:11 KW    額定轉速:1460 r/min

6.柴油機     型號:S1100  額定功率:12.1KW    額定轉速:2200 r/min

水泵技術參數(XY-1A-4、XY-1A-5型配置,XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。)

  水泵類型: 臥式單缸雙作用  最大排量 : 95(77)L/min,最大許用壓力 :1.2Mpa,工作壓力:0.7Mpa

  沖程次數:120(96) /min,缸套套直徑 : 80mm,活塞行程: 100mm

XY-1A(YJ)、XY-1A-5型配置移位裝置

移動裝置

移動油缸行程:450mm,鉆機離開孔口距離:300mm

:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出.


用戶選擇:為使本機的適用性更廣泛,滿足不同用戶的需求,推出增加了移機功能的XY-1A(YJ),增加了水泵的XY-1A-4型(鉆機、水泵、柴油機裝配在同一底座上),增加了移機水泵的XY-1A-5(鉆機、水泵、柴油機裝配在同一底座上)。
